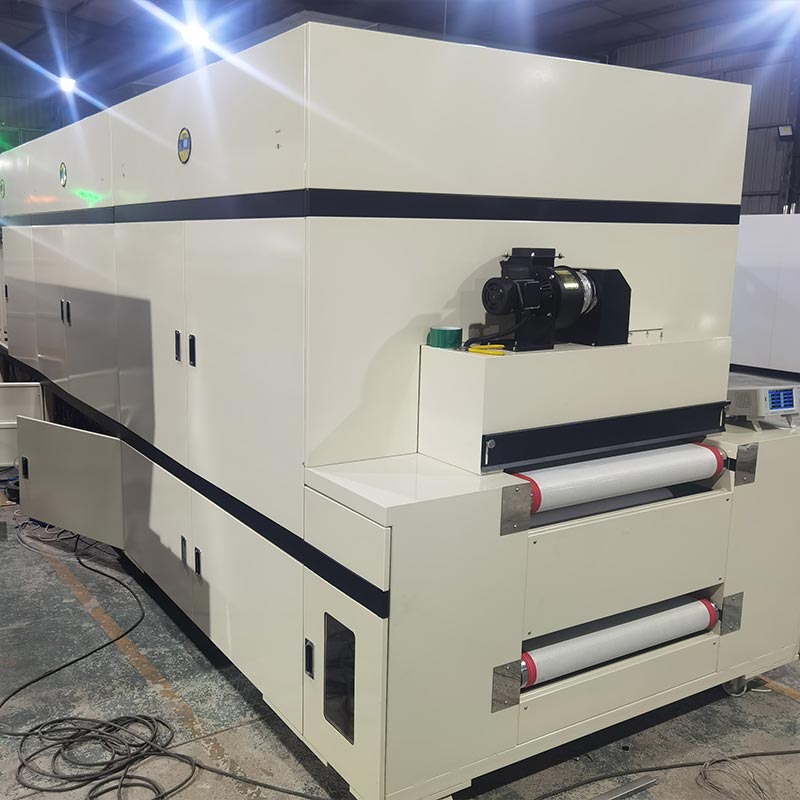

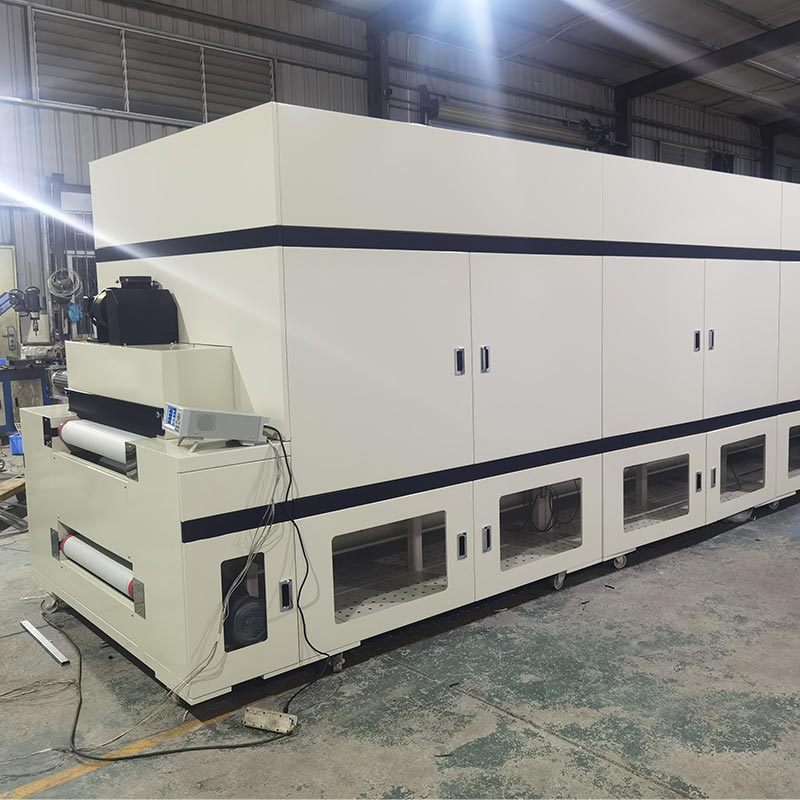

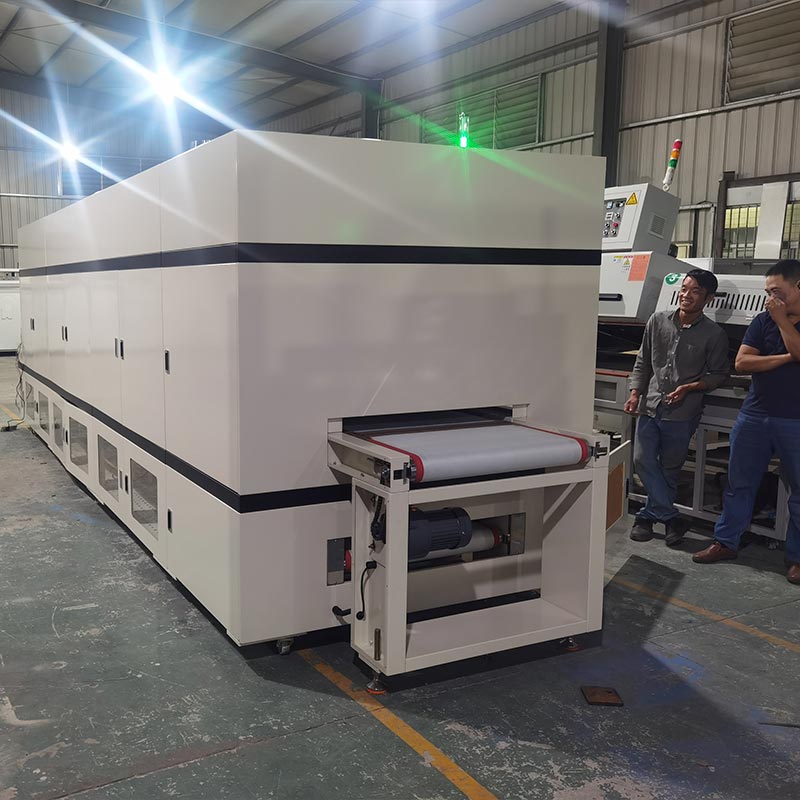

सर्किट बोर्ड बोगदा ओव्हन

सर्किट बोर्ड टनेल ओव्हनमध्ये समान उष्णता वितरण प्राप्त करण्यासाठी, केवळ गरम करण्यावर अवलंबून राहणे पुरेसे नाही; अचूक द्रव गतिशीलता नियंत्रण देखील आवश्यक आहे. एक मोठा निर्माता म्हणून, Dingfeng ने एक दबावयुक्त रचना केली आहे एक्झॉस्ट सिस्टम जी 700-मिलीमीटर कन्व्हेयर बेल्टच्या रुंदीवर उभ्या आणि अशांत-मुक्त हवेचा पडदा तयार करू शकते. 2.2-किलोवॅट लांब-अक्ष मोटर आणि 12-इंच SUS304 इंपेलरद्वारे चालविलेले, ते शुद्ध गरम हवा दाबू शकते मल्टी-लेयर सर्किट बोर्डचे लहान छिद्र. लवचिक मुद्रित सर्किटसाठी हे विशेषतः महत्वाचे आहे, कारण ते शक्य आहे हलक्या वजनाच्या सब्सट्रेटला स्थिर करा, ते टेफ्लॉन जाळीच्या पट्ट्याशी संपर्कात येऊ देत, सामान्यतः मानक संवहन ओव्हनमध्ये दिसणारे दोलन आणि हालचाल घटना.

कार्य तत्त्व

DFHK7008 मॉडेल सर्किट बोर्ड टनेल ओव्हन गरम करण्यासाठी स्टेनलेस स्टील हीटिंग ट्यूब वापरते. हे कमी-आवाज गरम सह एकत्र केले जाते एअर सर्कुलेशन फॅन आणि अंडर-बॉक्स रिटर्न एअर वेंटिलेशन तंत्रज्ञान. गरम हवा, प्रक्रिया केल्यानंतर उच्च-तापमान कार्यक्षम फिल्टर, उत्पादनाच्या पृष्ठभागावर समान रीतीने दाबले जाते. ते स्वयंचलितपणे साध्य करू शकते तापमान नियंत्रण, स्थिर तापमान आणि अति-तापमानावर स्वयंचलित थांबा, सुरक्षितता, सोयीसुविधा, पर्यावरण संरक्षण आणि ऊर्जा संवर्धन. ओव्हनचा आतील भाग पूर्णपणे मिरर-फिनिशने बनलेला आहे स्टेनलेस स्टील प्लेट्स. इन्सुलेशन थर 120K सिलिकिक ऍसिड ॲल्युमिनियम इन्सुलेशन कॉटनने भरलेला आहे. द कन्व्हेइंगमध्ये उच्च-गुणवत्तेचा टेफ्लॉन उच्च-तापमान प्रतिरोधक जाळीचा पट्टा वापरला जातो आणि तो कंट्रोलरसह सुसज्ज असतो. लो-व्होल्टेज इलेक्ट्रिकल कंट्रोल सिस्टमद्वारे नियंत्रित वारंवारता कनवर्टर.

कॉन्फिगरेशनची गुणवत्ता

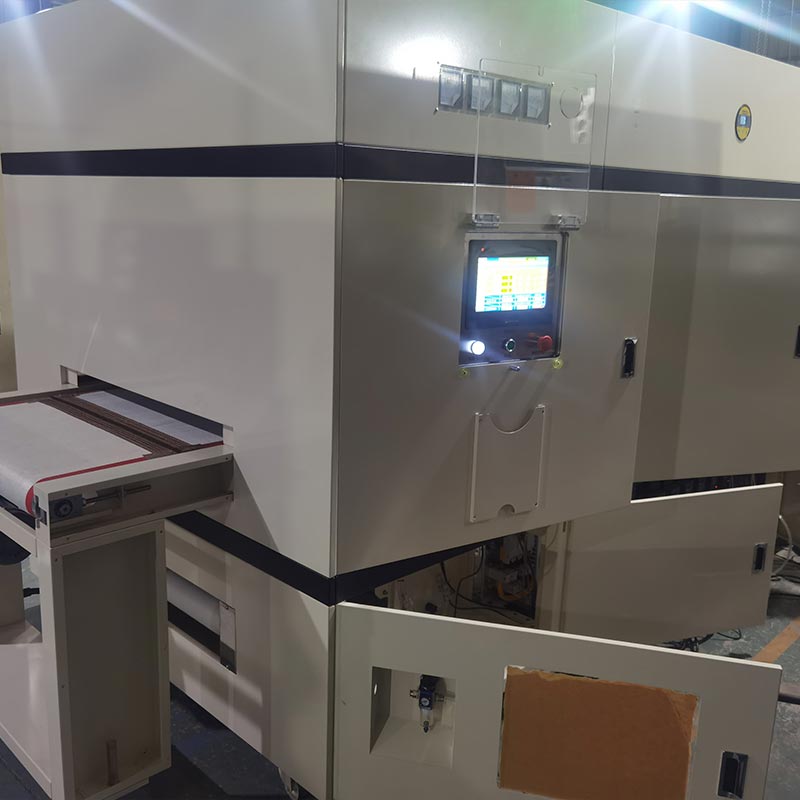

सर्किट बोर्ड टनेल ओव्हनची इलेक्ट्रिकल कंट्रोल सिस्टीम घरातील आणि दोन्ही शीर्ष ब्रँडच्या घटकांसह सुसज्ज आहे. परदेशात, मित्सुबिशी H5U-1614MTD-A8 PLC, MT8102iE टच स्क्रीन, DTE-10T तापमान नियंत्रण मॉड्यूल आणि के-टाइप WRNT-01/02 हीटिंग एक्झिक्यूशन भागाचे अचूक तापमान मोजण्यासाठी प्रोब. तीन-टप्प्यात नियंत्रण करण्यायोग्य सिलिकॉन मॉड्यूल J3-SCR-75LA स्थिर उर्जा नियमनासाठी चालविले जाते. ट्रान्समिशन सिस्टमच्या बाबतीत, दोन शिलिन फ्रिक्वेन्सी कन्व्हर्टर (220V 0.4KW आणि 380V 3.7KW) संप्रेषण कार्ये आणि श्नाइडर मालिका एकूण वीज संरक्षणासाठी 3P+N-C 250A लीकेज सर्किट ब्रेकरसह घटक सुसज्ज आहेत. LC1N मालिका AC कॉन्टॅक्टर्स (1810, 1210, 4011) एकापेक्षा जास्त स्पेसिफिकेशन्स प्रत्येक उघडण्यासाठी आणि बंद करण्यासाठी जबाबदार आहेत सर्किट, आणि अत्यंत उच्च सुनिश्चित करण्यासाठी LRN12N थर्मल रिले आणि MY4NJ इंटरमीडिएट रिले सह एकत्रित केले आहे स्त्रोतापासून टर्मिनलपर्यंत उपकरणाच्या ऑपरेशनची स्थिरता आणि सुरक्षितता.

मुख्य घटक मॉडेल

वारंवार विचारले जाणारे प्रश्न

Q1: हे ओव्हन मल्टीलेअर पीसीबी बेकिंगमध्ये "पॉपकॉर्न इफेक्ट" कसे प्रतिबंधित करते?

A: "पॉपकॉर्न इफेक्ट" तेव्हा होतो जेव्हा अडकलेली आर्द्रता खूप वेगाने वाढते. आमचे सर्किट बोर्ड टनेल ओव्हन SCR-नियंत्रित रेखीय हीटिंग रॅम्प वापरते. तापमान वाढीचा दर तंतोतंत नियंत्रित करून, आम्ही परवानगी देतो कमाल सिंटरिंग तापमानापर्यंत पोहोचण्यापूर्वी प्री-प्रेग लेयरमधून सुरक्षितपणे पसरण्यासाठी अंतर्गत ओलावा, इंटरलामिनार बॉण्ड्स अबाधित राहतील याची खात्री करणे.

Q2: हवेचा प्रवाह उच्च-अस्पेक्ट-रेशो थ्रू-होल सुकविण्यासाठी पुरेसा शक्तिशाली आहे का?

उ: होय. आमचा डाउन-ड्राफ्ट प्रेशराइज्ड प्लेनम विशेषत: गरम हवा उच्च-अस्पेक्ट-रेशियो व्हियासमध्ये चालविण्यासाठी डिझाइन केलेले आहे. द उभ्या दाबामुळे हे सुनिश्चित होते की हवा फक्त पृष्ठभागावर स्किम करण्याऐवजी छिद्रांमध्ये प्रवेश करते, जे सोल्डरिंग किंवा प्लेटिंग टप्प्यांपूर्वी पूर्ण निर्जलीकरणासाठी आवश्यक.

Q3: आम्ही हे बोगदा ओव्हन पूर्णपणे स्वयंचलित SMT लाईनमध्ये समाकलित करू शकतो का?

A: अगदी. मित्सुबिशी पीएलसी आणि फ्रिक्वेन्सी कन्व्हर्जन मोटर्ससाठी आरक्षित लिंकेज पॉइंट्ससह डिझाइन केलेले आहे उद्योग 4.0 कनेक्टिव्हिटी. कन्व्हेयरचा वेग आणि तापमान डेटा तुमच्या अपस्ट्रीमसह सिंक्रोनाइझ केला जाऊ शकतो पिक-अँड-प्लेस रोबोट्स किंवा डाउनस्ट्रीम तपासणी स्टेशन, एक अखंड, स्वयंचलित कार्यप्रवाह सुनिश्चित करणे.
