8m वर्ग 100 टनेल ओव्हन

चीनमध्ये, Dingfeng चे 8m Class 100 Tunnel Oven सानुकूलित केले जाऊ शकते. बॉक्स 8 मीटर लांब आहे आणि शक्तिशाली 88-किलोवॅट पॉवर सिस्टमद्वारे समर्थित आहे. यात मॉड्यूलर डिझाइन आहे आणि ते विशेषतः जागतिक दर्जाचे स्क्रीन कोरडे करण्यासाठी आणि अचूक घटक बेकिंगसाठी तयार केले आहे. हे उच्च-तापमान फॅन फिल्टरेशन सिस्टमसह सुसज्ज आहे आणि ISO 5 वायु शुद्धता मानकांची पूर्तता करते, हे सुनिश्चित करते की तुमची उत्पादने कोणत्याही प्रदूषणाशिवाय उष्णता प्रवाहातून जातात. जगभरातील आमचे मूल्यवान ग्राहक, चीनमधील आमच्या कारखान्यातून हे उत्पादन खरेदी करण्यासाठी तुमचे स्वागत आहे.

चौकशी पाठवा

उत्पादन वर्णन

Dingfeng DFHK7008 चे 8m वर्ग 100 टनेल ओव्हन फॅक्टरी डायरेक्ट एक अद्वितीय अंडर-सक्शन हॉट एअर सर्कुलेशन स्वीकारते तंत्रज्ञान प्रगत स्टेनलेस स्टीलच्या घटकांद्वारे विद्युत उर्जेचे थर्मल उर्जेमध्ये रूपांतर होते आणि नंतर 100-स्तरीय उच्च-कार्यक्षमता एअर फिल्टरद्वारे कमी-आवाज प्रसारित करणाऱ्या पंख्यांद्वारे दाबले जाते. आम्ही देखील एकत्र केले आहे व्हॅक्यूम कार्बन फायबर इन्फ्रारेड दिवे, RT ते 100°C पर्यंत ≤15 मिनिटांत प्रक्रिया पूर्ण करतात. डेल्टा DTE-10T तापमान मॉड्यूल आणि SCR पॉवर रेग्युलेशन तापमान नियंत्रण साध्य करू शकतात.

देखभाल आणि सुरक्षितता

तापमान झोन साइड-ओपनिंग दरवाजा डिझाइन स्वीकारतात, जे देखभाल आणि साफसफाईसाठी सोयीस्कर आहे. प्रत्येक कचरा वायू बाहेर टाकण्यासाठी तापमान झोन समायोज्य एअर इनलेटसह सुसज्ज आहे. ते समाकलित होते गळती, फेज लॉस, ओव्हरलोड, अति-कमी तापमान आणि एक-बटण यासारख्या व्यापक संरक्षण यंत्रणा 8-मीटर औद्योगिक बोगदा ओव्हनचे स्थिर ऑपरेशन सुनिश्चित करण्यासाठी आपत्कालीन थांबा.

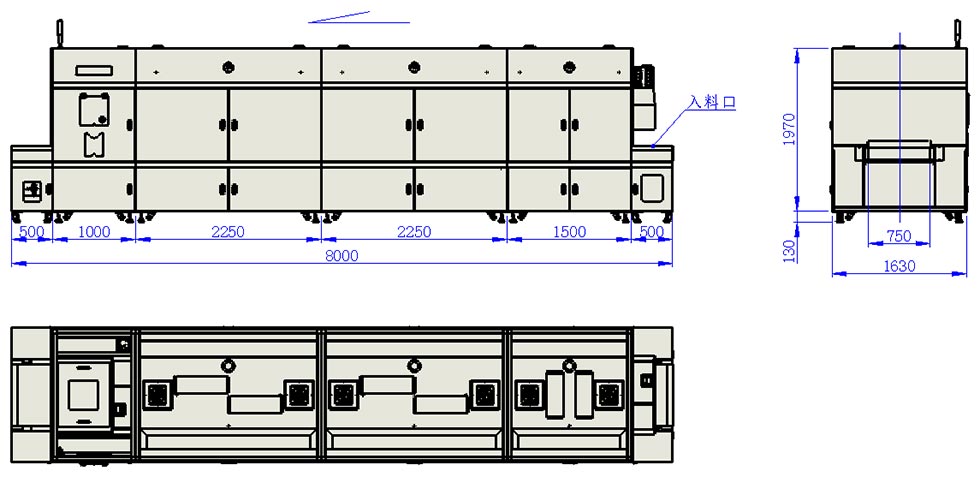

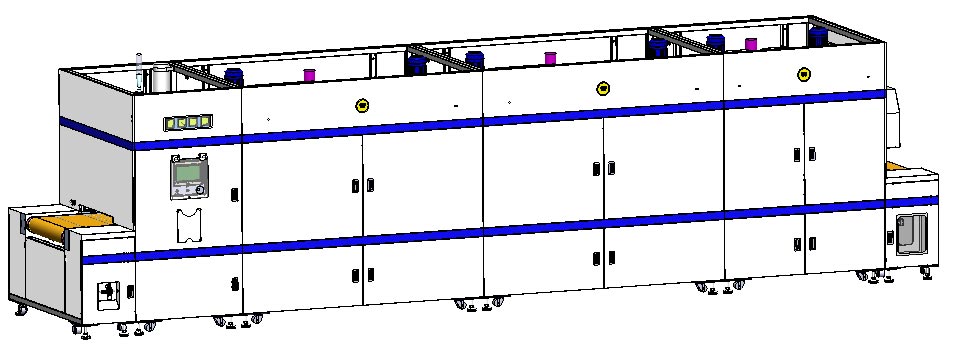

8m Class 100 Tunnel Oven

मुख्य तांत्रिक मापदंड

नाही.	आयटम	तपशील
1	मॉडेल	DFHK7008
2	एकूण परिमाणे	L8000 * W1630 * H2100mm
3	शक्ती	AC380V 88KW 50Hz
4	इनलेटची प्रभावी लांबी	500 मिमी
5	झोन 1 लांबी	1500 मिमी * 1 विभाग
6	झोन 2 आणि 3 लांबी	2250 मिमी * 2 विभाग
7	कूलिंग झोनची लांबी	1000 मिमी
8	आउटलेट लांबी	500 मिमी
9	प्रभावी कन्व्हेयर रुंदी	700 मिमी
10	प्रभावी कन्व्हेयर उंची	0～80mm समायोज्य
11	कन्व्हेयर गती	0.5～3m/मिनिट समायोज्य
12	कामाची उंची	900±30 मिमी
13	उपचार मोड	गरम हवा अभिसरण
14	बरे करणे तापमान श्रेणी	RT～180℃
15	तापमान एकसारखेपणा	≤±3℃
16	गरम दर	RT～100℃ ≤ 15मि
17	ओव्हन पृष्ठभाग तापमान	≤ वातावरण +8℃
18	उत्पादन मोड	सतत अखंड उत्पादन
19	हीटिंग एलिमेंट	स्टेनलेस स्टील हीटिंग ट्यूब / मध्यम-वेव्ह IR दिवा
20	कन्व्हेयर बेल्ट	उच्च-तापमान प्रतिरोधक टेफ्लॉन जाळीचा पट्टा
21	ओव्हन नैसर्गिक एक्झॉस्ट	3 आउटलेट, 4" व्यास, ~0.8m³/मिनिट प्रत्येकी
22	ओव्हन कचरा गॅस एक्झॉस्ट	2 आउटलेट, 5" व्यास, ~9m³/मिनिट प्रत्येकी
24	कूलिंग सिस्टम	वर्ग 1000 FFU लॅमिनार कूलिंग + तळ कमी-आवाज केंद्रापसारक पंखा; 23m³/मिनिट, 6" व्यास, 1 आउटलेट
25	एकूण कचरा वायू प्रवाह	~43m³/मि
26	ओव्हन स्वच्छता	स्टॅटिक क्लास 100, डायनॅमिक क्लास 1000
27	सुरक्षितता संरक्षण	गळती, ओव्हरलोड, अति-तापमान आणि आपत्कालीन स्टॉप संरक्षण
28	डेटा संपादन	MES डेटा संपादन आणि स्वयंचलित स्कॅनिंग कार्य

मुख्य घटक मॉडेल

नाही.	भागांचे नाव	तपशील / मॉडेल	ब्रँड आणि मूळ
यांत्रिक भाग
1	मोटार चालवा	CH32-400W-120-SZ 380V क्षैतिज, आउटपुट शाफ्ट Ø32 क्षैतिज	देशांतर्गत ब्रँड
2	टेफ्लॉन कन्व्हेयर जाळी बेल्ट	मंडळ. लांबी 16700W750mm, मिल्की व्हाईट, 11 जाळी, सिलिकॉन गाईड स्ट्रिपसह, गाईड स्ट्रिप सेंटर अंतर 720 मिमी	देशांतर्गत ब्रँड
3	हॉट एअर सर्कुलेशन फॅन	1.5KW-2P, शाफ्टची लांबी 190, शाफ्ट व्यास Ø24mm, गती 2800r/min	देशांतर्गत ब्रँड
4	HEPA फिल्टर	L900W274T180mm वर्ग100L900W424T180mm वर्ग100	देशांतर्गत ब्रँड
5	304 स्टेनलेस स्टील हीटिंग ट्यूब	1.2KW L-प्रकार 220V, 1.5KW L-प्रकार 220V	देशांतर्गत ब्रँड
6	आयआर दिवा	कार्बन फायबर व्हॅक्यूम IR ट्यूब, 0.8KW*L845mm	देशांतर्गत ब्रँड
7	ब्लेड फॅन व्हील घातले	10.5 इंच प्रकार बी, शाफ्ट होल Ø24 मिमी	देशांतर्गत ब्रँड
8	एक्झॉस्ट गॅस फॅन	CY125 200W 220V, उजवीकडे 90°	देशांतर्गत ब्रँड
9	केंद्रापसारक पंखा	CY180 750W कास्ट आयर्न मोटर, गती 2850r/मिनिट	देशांतर्गत ब्रँड
10	विभेदक दाब गेज	0-300Pa	देशांतर्गत ब्रँड
11	धूळ चिकट रोलर	लांबी 690mm, OD 94, ID 76, चाकू-मुक्त कटिंग, मध्यम-उच्च स्निग्धता	देशांतर्गत ब्रँड
12	सीलिंग पट्टी	KX-27(16x21)	देशांतर्गत ब्रँड
नियंत्रण भाग
13	पृथ्वी गळती सर्किट ब्रेकर	3P+N-C250A	चिंट
14	एसी संपर्ककर्ता	LC1N-1810 220V	श्नाइडर
15	एसी संपर्ककर्ता	LC1N-1210 220V	श्नाइडर
16	एसी संपर्ककर्ता	LC1N-4011 220V	श्नाइडर
17	थर्मल ओव्हरलोड रिले	LRN12N 5.5-8A	श्नाइडर
18	इंटरमीडिएट रिले	MY4NJ DC24V	ओमरॉन
19	पीएलसी	H5U-1614MTD-A8	इनोव्हन्स
20	टच स्क्रीन	MT8102iE	वेनव्ह्यू
21	तापमान नियंत्रण मॉड्यूल	DTE-10T	डेल्टा
22	तापमान सेन्सर (थर्मोकूपल)	WRNT-01/02 K-प्रकार	Hualing
23	3-फेज SCR मॉड्यूल	J3-SCR-75LA	अयोयी
24	इन्व्हर्टर	220V 0.4KW, Shihlin, कम्युनिकेशन फंक्शनसह	शिहलीन
25	इन्व्हर्टर	380V 3.7KW, Shihlin, कम्युनिकेशन फंक्शनसह	शिहलीन

आमचे फायदे

ग्राहक त्यांच्या वास्तविक गरजांवर आधारित रेखाचित्रे सानुकूलित करू शकतात. 8m वर्ग 100 टनेल ओव्हन काटेकोरपणे पालन करते सह 1000-स्तरीय शुद्धीकरण मानके. तापमान झोनचे सर्व तीन विभाग स्वतंत्रपणे आणि अचूकपणे आहेत डेल्टा PLC द्वारे नियंत्रित SCR thyristors सह एकत्रित, आणि वेगाने वाढविण्यासाठी दूर-अवरक्त दिवे द्वारे पूरक आहेत द उपचार प्रभाव. ओव्हन उच्च-तापमान कार्यक्षम फिल्टर आणि टेफ्लॉन उच्च-तापमान जाळीसह सुसज्ज आहे बेल्ट आहे विचलन आणि सोयीस्कर स्व-स्वच्छता चिकट धूळ रोलर्स टाळण्यासाठी डिव्हाइससह सुसज्ज. कूलिंग विभाग a वापरते हजार-स्तरीय लॅमिनार फ्लो फॅन आणि तळाशी जबरदस्तीने एक्झॉस्ट फॅन एकत्र काम करण्यासाठी, गरम हवा बाहेर सोडते करण्यासाठी सर्वोत्तम एअर कूलिंग प्रभाव प्राप्त करा. ग्राहक त्यांच्या वास्तविक गरजांनुसार रेखाचित्रे सानुकूलित करू शकतात.

कॉन्फिगरेशन समर्थन

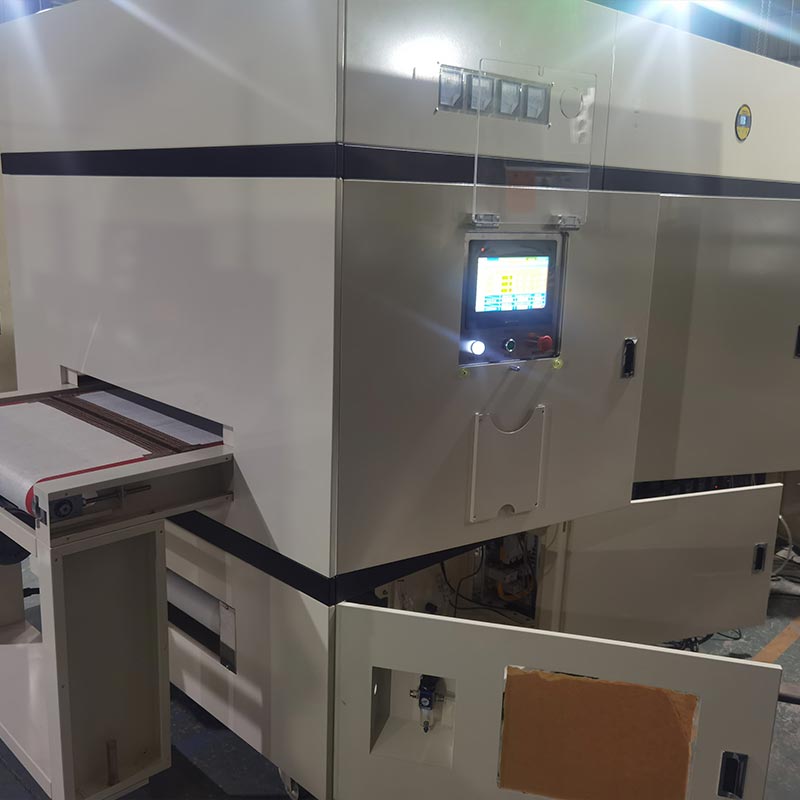

सेमीकंडक्टर क्युरिंग फर्नेसचे कंट्रोल आर्किटेक्चर इनोव्हन्स H5U PLC आणि Weinview MT8102iE द्वारे समर्थित आहे टच स्क्रीन, MES डेटा संकलन आणि स्वयंचलित स्कॅनिंग कार्यांसाठी औद्योगिक 4.0 इंटरफेस प्रदान करते. द प्रणाली श्नायडर एसी कॉन्टॅक्टर्स आणि ओमरॉन रिलेने बनलेले आहे, जे डस्टप्रूफ एन्क्लोजरमध्ये ठेवलेले आहे. ची ही निवड उच्च दर्जाचे शिनिंजर इन्व्हर्टरसह एकत्रित केलेले घटक, 700 मिमी रुंद टेफ्लॉन जाळीचा पट्टा गुळगुळीत ठेवतात याची खात्री करतात आणि 0.5 ते 3 मीटर प्रति मिनिट असा अबाधित वेग, तुमच्या अचूक वेफर्स आणि पीसीबीएचे कंपन किंवा यांत्रिक धक्का
